Cara Merangkai Batere Untuk Power Bank seri 2

Lama ngga nulis blog.

Kali ini saya coba membahas mengenai bagaimana cara merangkai batere untuk power bank seri 2.
Banyak yang masih bingung mengenai bagaimana cara merangkai batere untuk powerbank. dan banyak pula pertanyaan bagaimana jika begini, bagaimana jika begitu.

Sekarang saya coba postkan macam-macam rangkaian batere untuk powerbank. yang boleh dan yang tidak.

Langsung saja ngga usah pake panjang lebar.
Silahkan perhatikan gambar di bawah.
Mudah-mudahan bisa di mengerti.
1. Dua batere di susun seri. (Tegangan naik. arus tetap)

Tegangan tetap arus naik 2 kali

2. Enam batere di susun paralel. (Tegangan tetap. arus naik).

Tegangan tetap arus naik 6 kali

3. Empat batere disusun seri kemudian di susun dua baris. (Tegangan naik 4 kali. arus naik 2 kali)

Tegangan naik 4 kali (seri), Arus naik 2 kali (Paralel)

4. Dua batere disusun seri kemudian di paralel sebanyak empat baris.
    (Tegangan naik 2 kali. arus naik 4 kali)

Tegangan naik 2 kali (seri), Arus naik 4 kali (Paralel)

5. Nah yang ini kayanya ngga boleh.
    (Kemungkinan akan meledak/rusak karena arus yang tidak sama)

Tegangan naik 3 kali (seri), Arus naik berapa kali ya??? (Ngga jelas)

Mudah-mudahan bisa di pahami dengan mudah.

Terima kasih

DIY Cara merangkai HPL dan LED biasa untuk lampu 5 watt

Selamat Siang

Kali ini saya coba bahas mengenai bagaimana cara mengkombinasi LED HPL (High Power LED) dengan LED biasa. yang saya buat adalah untuk lampu penerangan rumah sebesar 5 watt.
Ayo kita mulai.

Komponen yang dibutuhkan:
- Power supply switching 5 watt (Output 7 volt 700mA) 1 pcs.
- LED 5mm Strawhat superbright 32 pcs.
- PCB bolong 1 sheet.
- LED HPL 3 watt 1 pcs.
- Casing lampu bekas 1 pcs.
- Heatsink transistor 1 pcs.

Rangkai semua komponen di atas seperti schematic berikut:

Schematic Lampu 5 watt

Rangkai LED biasa dengan memparalel sebanyak 32 pcs dengan pcb yang telah di sediakan.
buat melingkar seperti lampu di sisi seperti segi 8.
Gunakan Heatsink transistor untuk mendinginkan HPL.

Tampak samping

Solder selurah point yang telah di tentukan. seperti pada rangkaian di atas.
Merangkai paralel sebanyak 32 pcs bertujuan untuk menghasilkan 3.4 volt 700mA.
Kemudian di rangkai seri dengan HPL 3.5 volt 700mA.
Rangkaian di atas bertujuan untuk menghasilkan 7 volt dan 700mA. sama dengan output dari switching power supply 5 watt. yang memiliki output 7 volt 700mA.
Barikut hasil akhit untuk lampu 5 watt yang telah saya buat.

Tampak atas

Lampu 5 watt yang terpasang

Selamat mencoba.

Terima kasih

Cara Menyusun Batere Untuk Power Bank Sederhana (DIY How to Set Battery for Simple Powerbank)

Sekarang saya coba menjelaskan bagimana cara menyusun batere untuk membuat power bank.
Bahan yang di perlukan:
- 4 buah batere atau lebih.
- Kabel atau housing atau tempat batere.

Sebagai contoh:
Saya memiliki 4 buah batere berukur 3.7 volt dan 4200mA.
Saya akan membuatnya menjadi 7.4 volt dan 8400mA.
Apa yang harus saya lakukan?
Silahkan lihat gambar di bawah.

Menyusun batere untuk power bank

Saya harus merangkai seri kedua buah batere dan menyusunnya paralel dengan susunan batere seri satunya. maka akan di dapat  apa yang seperti saya inginkan.
dengan catatan:
- Penyusunan seri di tujukan untuk menaikkan tegangan. (3.7 volt + 3.7 volt = 7.4 volt)
- Penyusunan paralel di tujukan untuk menaikkan arus. ( 4200mA + 4200mA = 8400mA)

Saya dapatkan rangkaian tersebut setelah membongkar batere laptop, dan tersusun persis seperti gambar di atas. Dan sudah saya terapkan di powerbank saya.

Saya harap bisa dengan mudah di mengerti oleh teman-teman.
Sampai bertemu di lain artikel.

Terima kasih

DIY Membuat lampu senter 1 watt dengan HPL (Make a LED spotlight 1 watt using HPL)

Selamat Siang

Kali ini saya akan bahas bagaimana cara membuat lampu senter LED 1 watt dengan menggunakan HPL (High Power LED).
Caranya sangat mudah.
Penggunaan batere memakain power bank yang saya buat pada artikel sebelumnya.
jadi kali ini saya hanya membuat modul LEDnya saja.
Komponen yang di butuhkan:
- Resistor 14 Ohm (sebagai penghambat arus menjadi 350mA)
- Kapasitor Elco 1000uF 16 Volt
- Kabel USB bekas 1 pcs.
- Box serbaguna (Sebagai casingnya).

Untuk schematic nya, silahkan lihat di sini.

Gunakan HPL yang 1 watt saja yang berbentuk bintang; (Harganya sekitar Rp. 4000 an)

HPL 1 watt (Supply: 3.5 Volt 350mA)

 Pakai juga lens nya untuk HPL ini. harganya cuma Rp. 2000 an koq

Lens untuk HPL 1 Watt

HPL ini banyak di jual di internet atau toko elektronik.
Rangkai HPL berserta Kapasitor dan resistor seperti rangkaian di atas, dan masukkan ke dalam box universal untuk penempatannya.
Gunakan kabel USB untuk koneksi ke power bank yang telah kita buat sebelumnya.

Rangkaian LED di dalam box

Kalau sudah selesai, tutup bagiam belakangnya. agar terlihat lebih rapih.

Sudah selesai di buat (Siap Di coba)

Cring...... senter sudah siap digunakan.
Kita test dulu sebelum di pakai.

Dari samping

Dari depan

Hasilnya cukup memuaskan. bisa menerangi kegiatan di tempat gelap.

Antara Power bank dengan lampu senter (Koneksi USB)

Penampakan keduanya

Sekian hasil yang telah saya buat, mudah-mudahan bisa menjadi manfaat atau ide untuk teman-teman semua.

Kita berjumpa di lain waktu.

Terima kasih

DIY Membuat Lampu LED sendiri 8 Watt (How to Make LED Lamp)

Selamat Pagi

Sekarang kita coba bahas bagaimana cara membuat lampu LED 8 watt.
Bahan-bahan yang diperlukan:
- LED white super bright strawhat. (Cahaya Menyebar).
- PCB titik ( bolong).
- Casing lampu bekas ukuran 8 watt.
- Switching power supply 5 watt + 3 watt. (Beli jadi aja lebih murah).

Peralatan yang di butuhkan:
- Solder tentunya.
- Tang potong
- Pinset (untuk membengkokkan kaki led).
- Timah solder.

Cara kerjanya sangat simple.
Daya yang keluar dari power supply langsung di hubungkan ke LED untuk menyalakannya. bisa juga membuat untuk daya 1 watt, 3 watt, atau 5 watt. yang saya buat adalah 8 watt dengan penggabungan 5 watt dan 3 watt.

Yang sudah saya buat, daya 5 watt memakai LED, cahayanya sama dengan 8 watt lampu CFL philips. jadi saya mencoba seterang apa jika dayanya saya buat jadi 8 watt. harusnya lebih terang lagi.
kalau mau lebih terang lagi, bisa di gabungkan dengan HPL (High Power LED) dengan LED biasa (Strawhat). sekarang kita coba yang biasa dulu.

Berikut cara membuatnya:
- PCB titik di potong seperti gambar.

PCB titik 20 x 20 titik

Potong sebanya 6 batang (4 x 20 titik)

- Siapkan tempat lampunya, dari bekas lampu CFL Philips supaya terlihat lebih bagus.

  Kalau mau beda, di cat sesuka hati. kali ini saya buat warna hitam dan merah.

Case lampu di cat warna

- Susun LED  berjajar seperti pada schematic di bawah.
   Lihat schematic LED 3 Watt di sini.
   Lihat schematic LED 5 Watt di sini.

- Susun LED di atas PCB titik seperti gambar di bawah:

Tampak atas

Tampak bawah

     Untuk yang 5 watt, penyusunan LED sebanyak 2 kali 40 pcs. Artinya, di seri 2 pcs dan di paralel 40 pcs, masing-masing PCB ada 20 pcs (2 x 10 pcs). Jadi total untuk 5 watt sebanyak 4 PCB ( 80 pcs).

2 x 10 pcs (Di seri 2 pcs, dan di paralel 10 pcs)

      Sedangkan untuk yang 3 watt, penyusunan LED sebanyak 1 kali 40 pcs. Artinya, 40 pcs di susun secara paralel. Masing-masing PCB ada 20 pcs (1 x 20pcs). Jadi total untuk 3 watt sebanyak 2 PCB (40 pcs).

Berikut LED yang sudah terpasang di masing-masing PCB

6 PCB ( 4 PCB untuk 5 watt, 2 PCB untuk 3 watt)

- Setelah jadi semua, gabungkan ke enam PCB menjadi bentuk persegi enam seperti gambar di bawah.

Setelah di bentuk menjadi persegi enam

- Setelah jadi persegi enam, maka sambungkan dengan switching power supply 5 watt dan 3 watt. dalam hal ini saya menggunakan 2 buah power supply untuk menghasilkan 8 watt.
Penampakan power supplynya seperti di bawah.

Switching power supply 5 watt, yang 3 watt ukurannya juga sama saja.

- Setelah di hubungkan masing masing kabelnya, maka masukkan kedalam case bekas lampu agar bisa langsung di hubungkan di fitting lampu.
Berikut penampakannya:

Hasil pembuatan lampu LED

 Hasilnya cukup untuk menggantikan lampu CFL philips 11 watt. karena di pake di dapur.
Untuk percobaan lainnya, kita bahas di lain waktu.

Terima kasih

Memasang Panel Surya sendiri (DIY install your own solar cell)

Kali ini saya mau coba share mengeni bagaimana cara memasang panel surya dan instalasinya.
Sebenarnya mudah saja, hanya perlu menyiapkan barang-barang yang akan di pasang.

Barang yang diperlukan:
- Solar cell panel (panel surya) 50 WP. saya gunakan tipe ini agar pengisian agak lebih cepat, berdasarkan spesifikasinya, bisa sampai 2000 mAH.
- Regulator 10A dan controller.
- Batere atau accu. dalam hal ini saya memakai 12V, 70 AH. (840 Watt) agar lebih lama hidupnya.
- Kabel satu roll untuk instalasi rumah. pakai secukupnya.
- Panel kontrol, untuk mengontrol nyala dan matinya lampu.
- Lampu LED DC 12V, agar nyalanya lebih lama dan hemat energi.

Berikut blok diagram untuk pemasangan solar panel:

Contoh panel surya yang terpasang di atap rumah.

Regulator dan controller.

Batere accu 70 AH nya. rencana mau tambah lagi agar lebih besar dayanya simpannya.

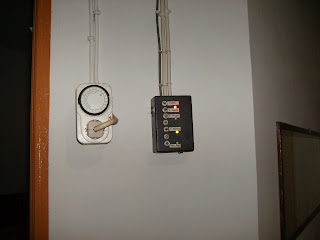

Panel control (Switch lampu).

Lampu LED (buat sendiri agar lebih murah).

Lampu LED rakitan

Sudah terpasang tutup

Terpasang di atap

Panel fuse untuk pengaman batere

Seharusnya mudah saja memasang instalasinya, hanya perlu ketelitian dan kerapihan.
Jika perlu, gunakan arus DC dan AC dalam instalasi rumah. agar lebih leluasa untuk memasang.
Silahkan berkunjung ke sini.

Selamat mencoba.

DIY Membuat Power Bank Sederhana sendiri (Make your own simple Power Bank)

Saat ini banyak sekali bermunculan berbagai macam power bank.
Dari yang mahal sampai yang murah.
Kali ini saya akan coba sharing bagaimana cara membuat power bank sendiri.
Tentunya dengan harga yang lebih murah.
1. Prinsip kerja power bank:
    Power bank itu sendiri sebenarnya merupakan seperangkat sumber daya yang berisi batere dengan daya yang besar. Yang ada di pasaran berkisar 2000mAh - 10000 mAh.
Batere ini memiliki tegangan 7.4 volt yang diturunkan dengan regulator IC 7805. Agar compatible dengan perangkat telepon genggam yang kisarannya adalah 3.7 volt.
- Mengapa harus 5 volt?
   Dikarenakan tegangan batere HP adalah 3.7 volt, maka tegangan untuk charge harus lebih tinggi. jadi dipakai tegangan 5 volt.
- Bagaimana dengan arus pengisiannya?
   Arus hanya sebagai penyedia besarnya daya yang akan di transfer. semakin besar arus yang tersedia, maka proses pengisian bisa sampai beberapa kali. Namun rata-rata yang dipake untuk pengisian cepat adalah 1000mAh atau 1 Ampere.
- Bagaimana dengan tegangan untuk pengisian power bank?
   Power bank itu sendiri ada yang menggunakan 3.7 volt dan ada yang menggunakan 7.4 volt.
  Yang menggunakan 3.7 volt, berarti harus menggunakan DC-DC inverter untuk menjadikannya 5 volt.
   Untuk yang menggunakan 7.4 volt, hanya perlu menggunakan regulator 7805 untuk mendapatkan tegangan 5 volt. jadi bisa lebih simple.
- Apakah ada batere dengan tegangan 3.7 volt dan 7.4 volt?
   Ada, tipenya adalah 18650. batere tersebut biasa digunakan untuk cell batere laptop. per satu cell nya memiliki tegangan 3.7 volt.
- Bagaimana Cara mendapatkan tegangan 7.4 volt?
   Dengan cara merangkai seri dua buah batere akan di dapatakan tegangan 7.4 volt.
- Bagaimana mendapatkan arus yang lebih besar?
   Dengan cara merangkai paralel dua buah batere.
Penampakan hasil power bank buatan saya adalah sebagai berikut.

2. Apa saja isi dari rangkaian power bank sederhana?
- Batere ( sumber daya power bank).
- Regulator 7805 ( untuk menghasilakn tegangan 5 volt output).
- Power level ( untuk mengetahui seberapa penuh hasil pengisian)
   Power level yang digunakan adalah berupa VU meter yang biasa digunakan pada audio amplifier. dan hanya dimanfaatkan inputannya saja. masing-masing LEDnya mencerminkan tegangan yang keluar.
Berikut rangkaian power bank dengan output 500mA di sini.

Berikut rangkaian power bank dengan output 1000mA di sini.

Berikut rangkaian power levelnya yang pakai Op Amp ada di sini.
atau Power level yang pakai IC LM3914 ada di sini.

Rangkaian ini sudah saya buat dan hasilnya dapat bekerja dengan baik.



Selamat mencoba.

Terima kasih
